タイミングチェーンガイド粉砕

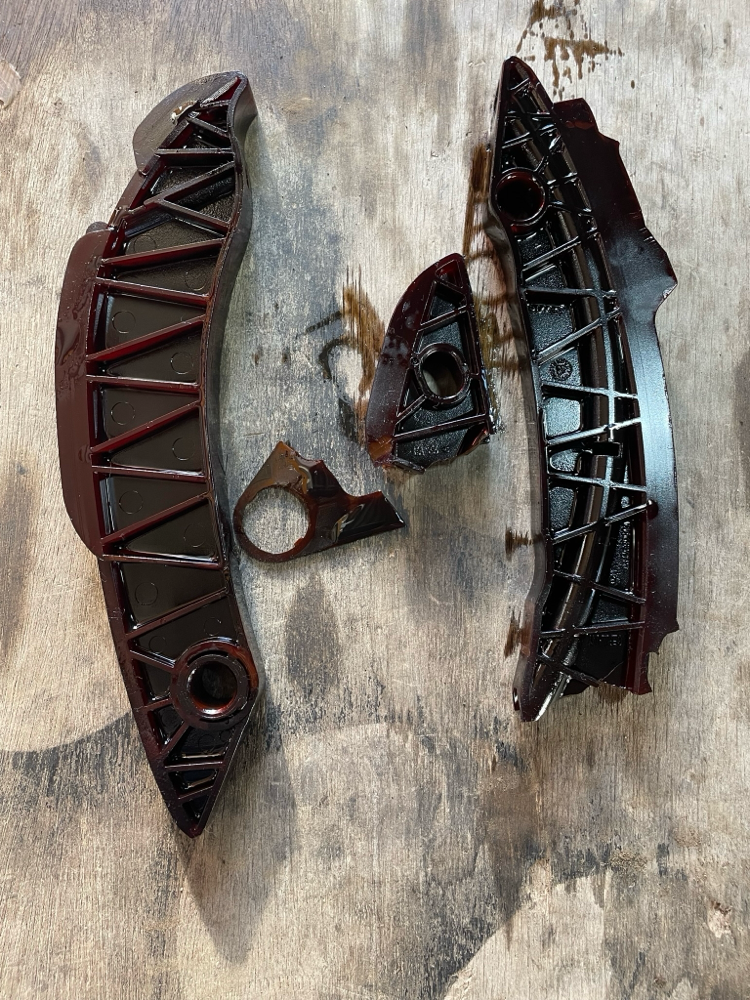

タイミングチェーンを保持しているガイドの粉砕です

経験上ガイドが割れる原因はタイミングチェーンテンショナーの劣化によりチェーンがたわみガイド上を暴れたことにより起こると思ってます

なので、チェーンテンショナーが対策品に変更されているかの確認は修理が最悪100万掛かるか2万円で済むかの大きな分岐点です

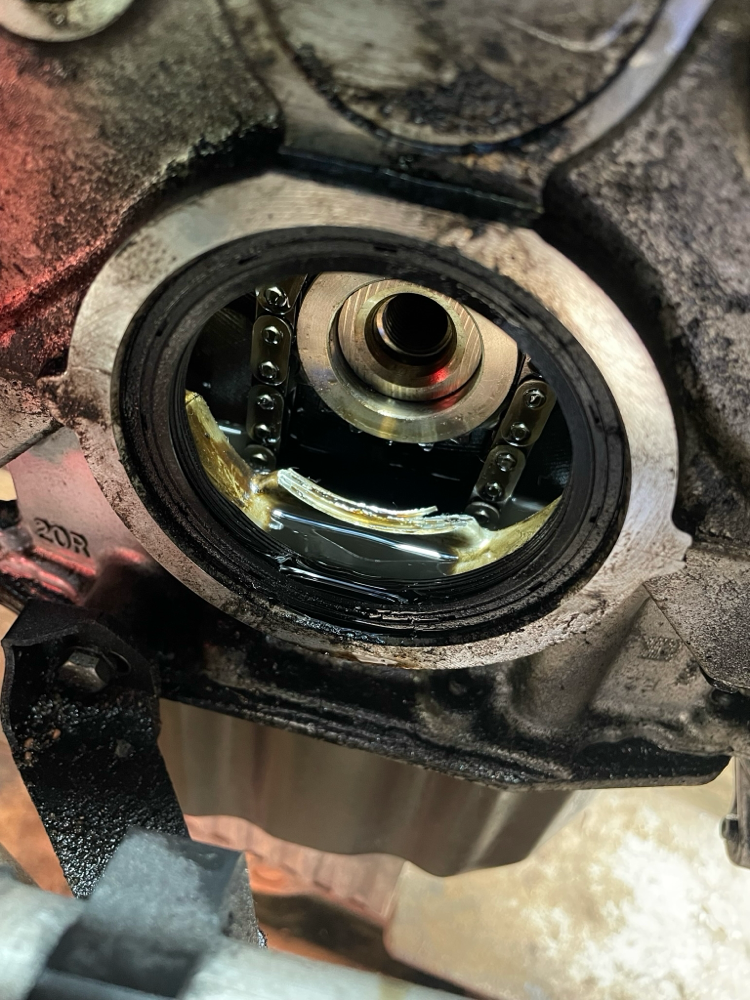

ガイドが挟まって削れた部分
ダメ元でバリを削って問題なく直りましたが運が悪いと最悪エンジン載せ替えです

ヘッドの上に残された破片とオイルパンを外して取り出した破片を集めて足りなければオイルの通路をできるだけ探します

ついでにオイル漏れしやすいクランクシール、オイル下がりによる白煙の原因であるバルブステムシールの交をしておけば予防整備としては最適かと思います
